江苏防静电耐冲击电缆保护拖链

江苏防静电耐冲击电缆保护拖链型号：10*10，10*15，10*20，15*15，15*20，15*30，15*40，15*50，18*25，18*37，18*50，25*25，25*38，H35系列，H45,H55,H65,H80系列，因型号太多，不能一一列出，具体可以索取详细资料。

外观

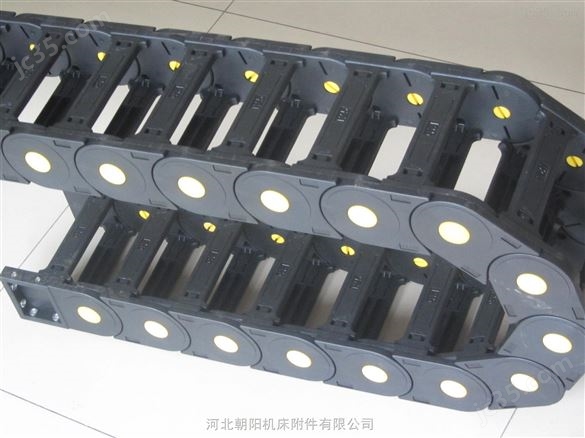

（1）拖链外形似坦克链，由众多的单元链接组成，链接之间转动自如。

（2）相同系列的拖链的内高、外高、节距相同，拖链内宽、弯曲半径R可有不同的选择。

（3）单元链节由左右链板和上下盖板组成，拖链每节都能打开，装拆方便，不必穿线，打开盖板后即可把电缆、油管、气管、水管等放入拖链。

（4）另可提供分隔片，将链内空间按需要分隔开。

用途和特点
◆适合于使用在往复运动的场合，能够对内置的电缆油管、气管，水管等起到牵引和保护作用。
◆拖链每节都能打开，便于安装和维修，运动的噪音低、耐磨、可高速运动。
◆拖链已被广泛应用于数控机床、电子设备、石材机械、玻璃机械、门窗机械、注塑机、机械手、起重运输设备、自动化仓库等。

长度和安装高度计算

拖链长度L=S/2+pR+P+(2-3)T          拖链安装高度H=2R+Ha+0.1Ha
固定点在运行行程中间时（即P=0），拖链长度zui为节约。
