实用型穿孔机

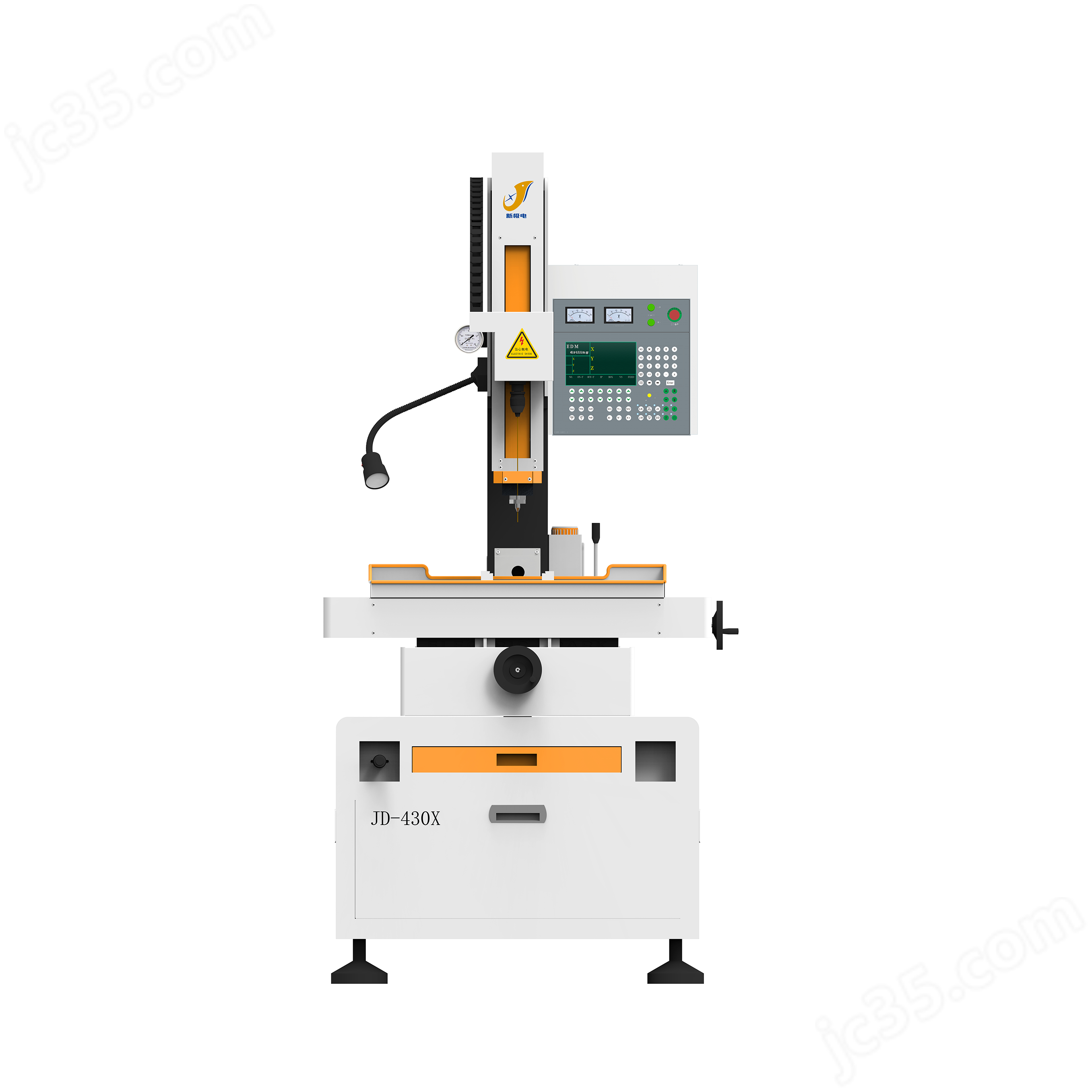

产品名称：实用型电火花穿孔机

产品型号：JD-430X
一.穿孔机原理：

采用电极管（黄铜管、紫铜管）作为加工电极对工件进行脉冲火花放电蚀除金属成型。与电火花线切割机床、成型不同的是，它电脉冲的电极是空心铜棒，介质从铜棒孔中间的细孔穿过，起冷却和排屑作用。电极与金属间放电产生高温腐蚀金属达到穿孔的目的。

二、主要用途及适用范围:

适用于加工不锈钢、淬火钢、铜、铝、硬质合金等各种导电材料上加工直径0.3mm-3mm之间的深小孔；主要用于模具上小微孔的加工以及穿丝孔、化纤喷丝头和喷丝板的喷丝孔、滤板及筛板的群孔、放电机叶片及缸体的散热孔、液压气动阀体的油路气路孔等;也可用于清除折断在工件中的钻头、丝锥等。

三、机床特点：

1.能直接从斜面、曲面等不规则形状而穿入加工。

2.能蚀除折断在工件中的钻头丝锥而不损坏原孔或螺纹。

3.电机旋转头采用钨钢耐片及多重防水结构,保证来头旋转同心度。

4.主轴快速升降，最大行程380mm可一次装夹500mm的长电极,电极管浪费较低。

5.最大加工深径比为300：1。

6.天然大理石结构，具有绝缘性好，温度对精度影响小，耐腐蚀性强等特点，同时有效减低放电加工时两极间的可寄生电容，实现高效稳定的加工。

7.配备定深加工，一键抬升，一键加工，三轴数显等功能。

8.三轴配置精密直线导轨，滚珠丝杆。

9.框架式结构箱体，比一般钣金式结构更牢固，可靠。
