SE1165
高速高精机型
泛铝加工、高精密模具、零部件加工的优选
1100/650/600mm
三轴行程
600×1200mm
工作台面积
16000rpm
最高转速
36/36/32m/min
快移速度

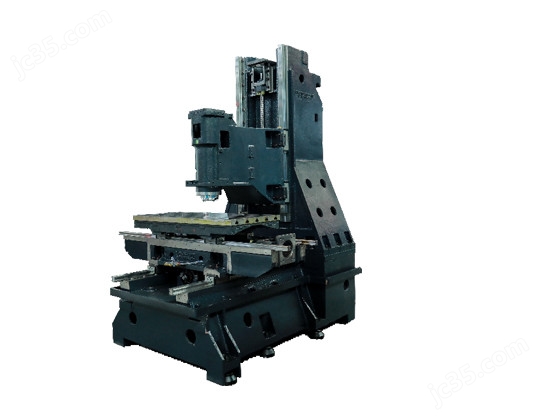

高刚性、高精度结构设计
-
经有限元分析后，带加强筋的整体式床身采用密烘铸铁铸造，在同等大小机床中具备更好的加工刚性。
-
床身、床鞍等均采用三角稳定结构设计，加强了主要承力部位的刚性，从而保证了精度稳定性。
-
纺锤形主轴箱结构，同时做了轻量化设计，结合有限元分析，增强了主轴箱刚性和动态响应能力。
加工模具、铝件、薄壁件的电主轴
-
移动部件轻量化设计，实现高转速、快进给、高精度等特点，特别适用于有色金属模具类零件加工。
-
通过减少换刀时间并改善所有轴进给系统的加/减速时间，实现更高生产率。对小孔加工、短行程加减速加工、小线段的曲面拐角加工等场景有出色的效率和精度体现。

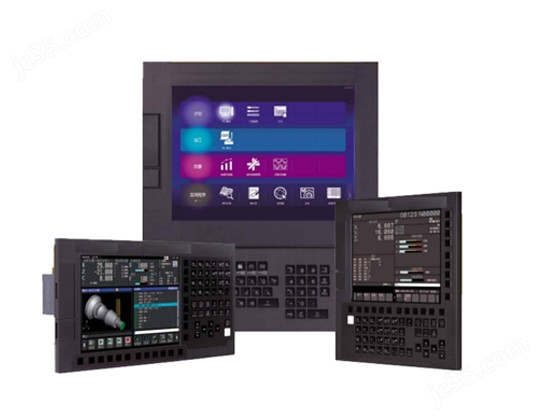

更易用更强大的控制系统
面对市场10000+存量机床的客户需求和反馈，依托卓朴与数控系统公司的深度协作，不断在标准数控系统的基础上进行二次开发，打造多功能、智能化的人机界面，为客户创造高效率、更便捷的使用体验。
-
能效加工模式选择
-
刀具管理功能
-
故障排除引导功能
-
人机交互界面
更强的加工应用能力

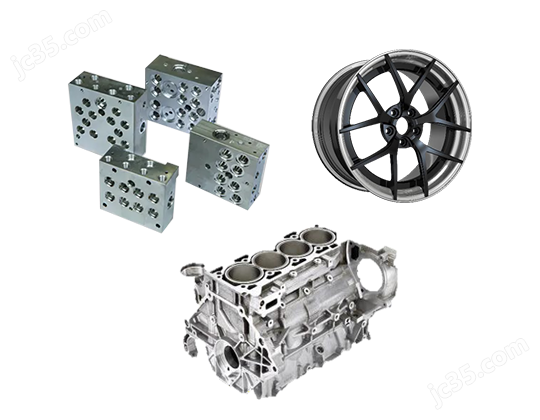

SE系列立式加工中心在有色金属的加工上具备能力。高速度、高精度、灵活拓展空间，是自动化组线加工的优选，广泛应用于汽车零部件、模具、航空航天等高科技行业。
-
更大的加工范围
-
更高的加工稳定性
-
更快的动态响应能力
-
更强的金属去除能力
加工范围
单位
-
三轴行程
-
1100/650/600mm
-
主轴中心至立柱导轨距离
-
697mm
-
主轴端面至工作台面距离
-
120-720mm
工作台
单位
-
工作台面积
-
600x1200mm
-
T型槽
-
5-18*100mm
-
工作台最大承载重量
-
800kg
主轴
单位
-
主轴孔锥度
-
BBT40
-
主轴功率
-
16/18.5KW
-
最高转速
-
16000(电主轴)rpm
进给
单位
-
最高进给速度
-
12000mm/min
-
快速移动速度
-
36/36/32m/min
刀库
单位
-
刀库容量
-
24T
-
换刀时间
-
2.5S
精度
单位
-
定位精度
-
0.008mm
-
重复定位精度
-
0.004mm
外形尺寸
单位
-
机器尺寸
-
3200*2985*2770mm
-
机器重量(约)
-
5400kg
