硅酸表面蚀刻机在当今的微纳加工、半导体制造以及众多科研领域中，占据着极为关键的地位。它作为一种专门针对硅片等含硅材料表面进行精准蚀刻处理的设备，犹如一位工匠大师，为现代科技的精妙构建添砖加瓦。

从工作原理层面剖析，融合了化学与物理的奇妙作用机制。一方面，在化学蚀刻进程中，会巧妙运用各类强酸性或强碱性的化学试剂，诸如*等。这些化学试剂犹如神奇的“腐蚀魔法药水"，能够与硅片表面的硅原子发生特定的化学反应，将硅原子逐步溶解去除，从而实现对硅片表面的蚀刻雕琢。而物理蚀刻手段，像离子束轰击技术，则通过高能离子的强力冲击，将硅片表面的原子撞击脱离，达到蚀刻的效果。这种化学与物理的双重剑合璧的蚀刻方式，使得蚀刻过程具备了高度的灵活性与精准性，可依据不同的蚀刻需求，精细调控蚀刻速率、深度以及图案形状等关键要素。

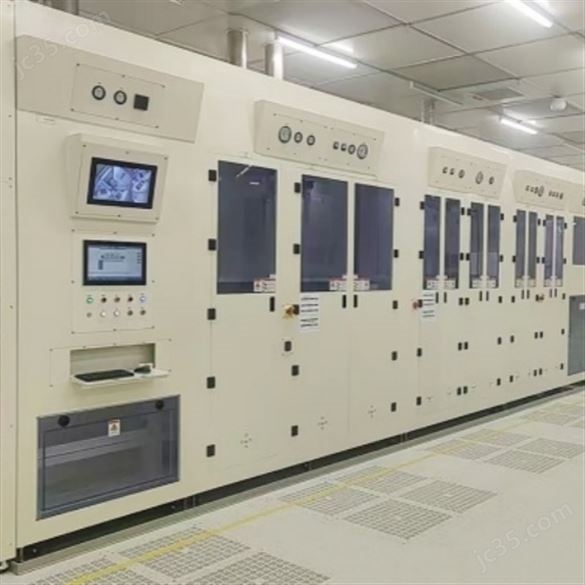

深入到设备的结构设计，呈现出了高度精密且人性化的特点。其核心的蚀刻反应腔室，采用了特殊的耐腐蚀、耐化学侵蚀的材料精心打造而成，为蚀刻过程营造出一个稳定且可控的环境。腔室内部配备了精准的气体与液体输送系统，能够确保蚀刻试剂均匀、稳定地作用于硅片表面，避免因试剂分布不均而导致的蚀刻不均匀现象。同时，放置与定位装置，可在三维空间上实现纳米级的精确定位，保障了每一次蚀刻都能精准命中目标位置。

在操作与控制方面，更是展现出了智能化的魅力。它配备了直观易懂、操作便捷的人机交互界面，工作人员只需通过简单的设置与指令输入，即可轻松规划蚀刻参数、启动蚀刻流程以及实时监控蚀刻进度。而且，设备还具备完善的安全保护机制，从试剂泄漏检测到废气废液的妥善处理，守护操作人员的安全以及工作环境的绿色无污染。

在实际应用的广阔舞台上大放异彩。在半导体制造行业，它是打造高精度集成电路芯片的核心利器。通过对硅片表面的精细蚀刻，能够实现复杂电路图案的转移，助力芯片性能的不断攀升与功能的创新突破。在微机电系统（MEMS）制造领域，它又能巧妙地蚀刻出各种微型传感器、执行器等关键器件，为智能家居、医疗健康等领域的科技进步奠定坚实基础。在科研探索的前沿阵地，无论是新型材料的微观结构研究，还是纳米尺度下物理化学现象的探究，硅酸表面蚀刻机都为科学家们提供了强有力的研究手段，推动着人类对未知世界的不断探索与认知。
