车铣床导轨防护罩的选型与安装要点

车铣床导轨防护罩的主要类型及特点

车铣床导轨防护罩主要分为钢板式和风琴式两种类型，二者在结构、材质和适用场景上有显著差异，具体特点如下：

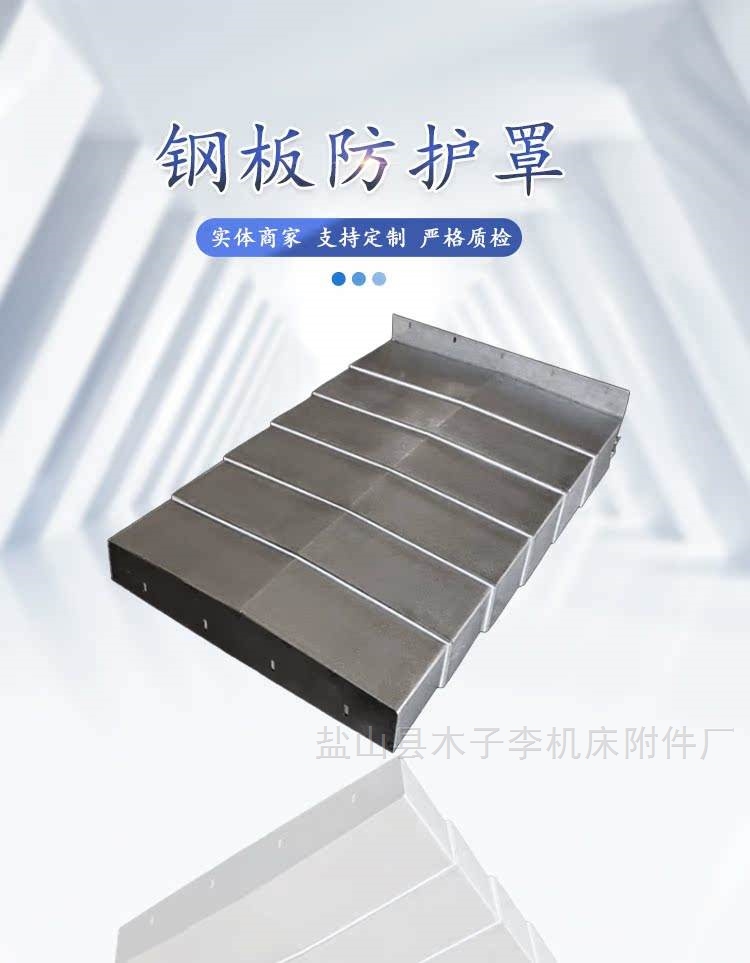

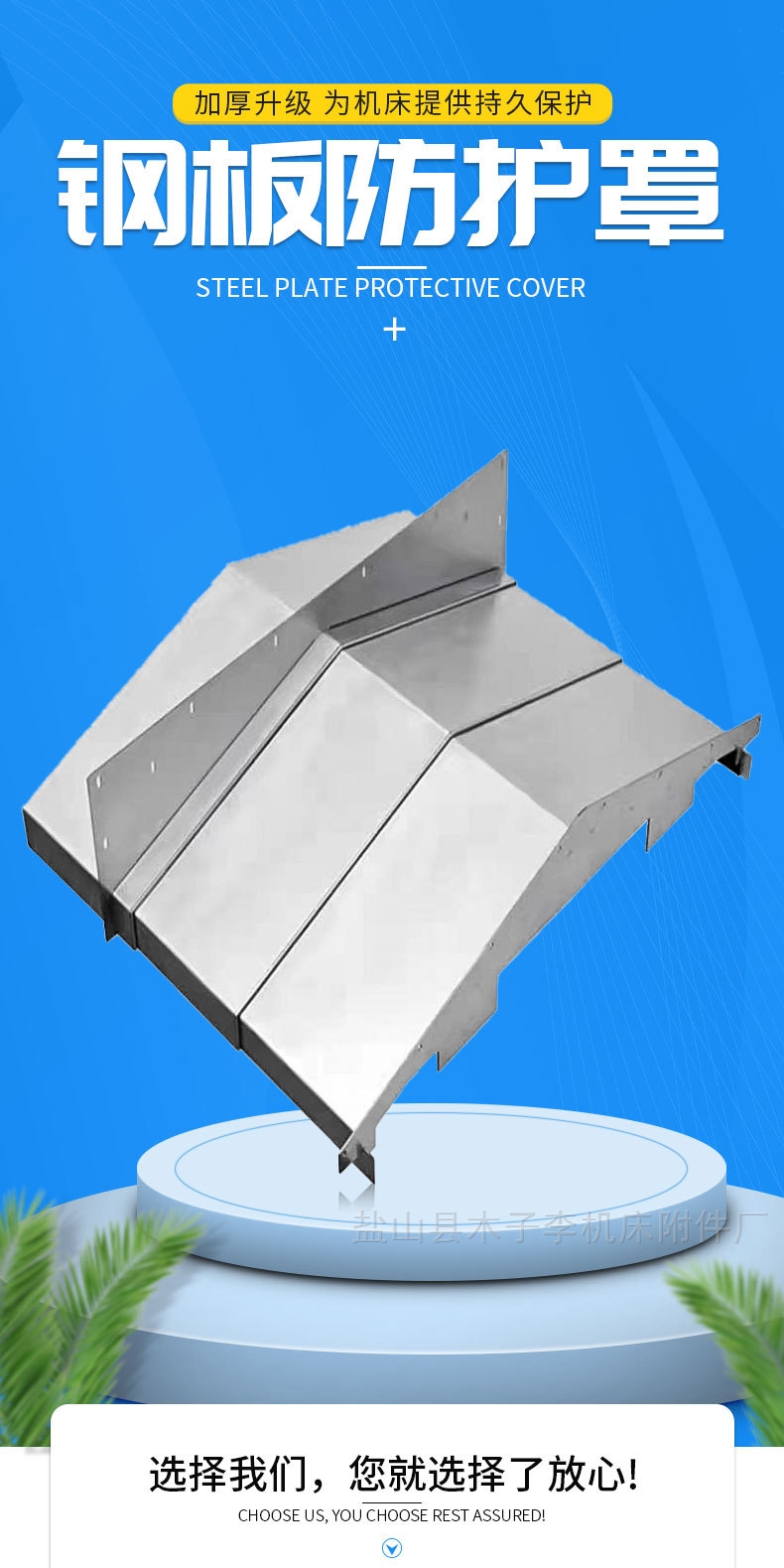

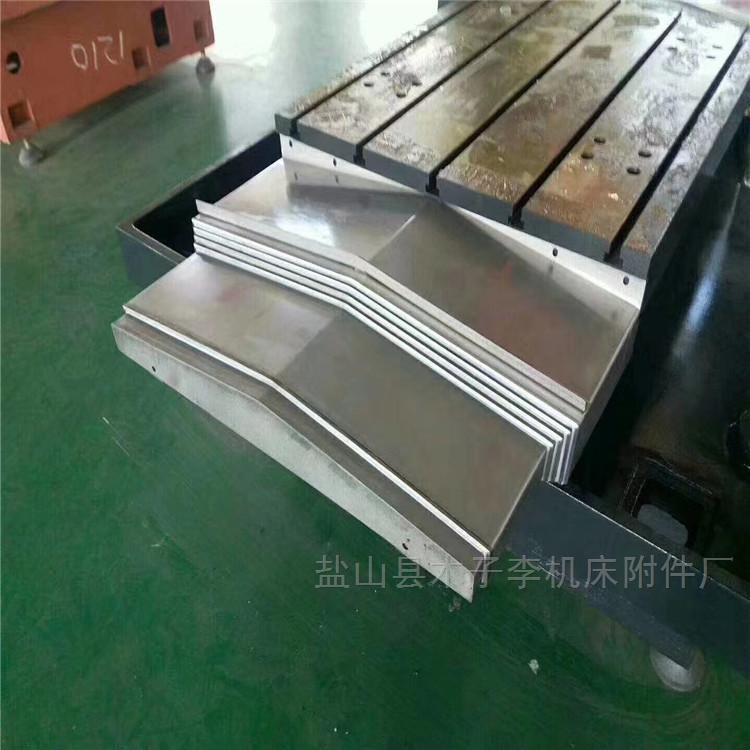

• 钢板式防护罩：采用2-3mm厚钢板或不锈钢板冷压成形，具有坚固耐用、密封性能好的特点，能有效防铁屑、冷却液及工具意外碰撞，适宜高速运动机床导轨防护，运行平稳且无振动噪音，还可通过结构设计（如屋脊型、折边）使液体及碎屑自动流走，其每一节护板可同时平行拉开与缩回，不会脱节或产生撞击声，在原密封胶条基础上加盖不锈钢盖板，能防止铁屑高温烧伤胶条擦入轨面拉伤导轨。

• 风琴式防护罩：以PVC骨架与外部折页材料通过热粘接或缝制方式连接，内部无金属零件，不怕脚踩、硬物冲撞不变形，寿命长、密封好且运行轻便，行程长、压缩小，长度比值可达1:10，表面光滑、造型规则、外观优美，能为机床增添美感，标准折面高度多样，机械设备的导轨面和护罩之间距离在5-10mm之间，护罩折面张开尺寸为折面高度一倍，压缩折面厚度4mm，材料耐冷却剂、防油、砂轮沫和铁屑等，风箱速度可达200m/分。

车铣床导轨防护罩的核心功能

• 防护功能：能有效防止切屑、尖锐物体进入导轨，通过结构措施及合适刮屑板降低冷却液渗入，阻挡尘埃和杂物侵入，保护导轨免受磨损，延长设备使用寿命，同时防止小颗粒掉落避免设备内部损坏。

• 提升运行性能：使护罩移动速度可升到120m/min及承受更高G值（2G），保证运行平稳无噪音，避免一般剪力式防护罩的蛇行缺点，确保机床精密度。 机床专用防护罩
