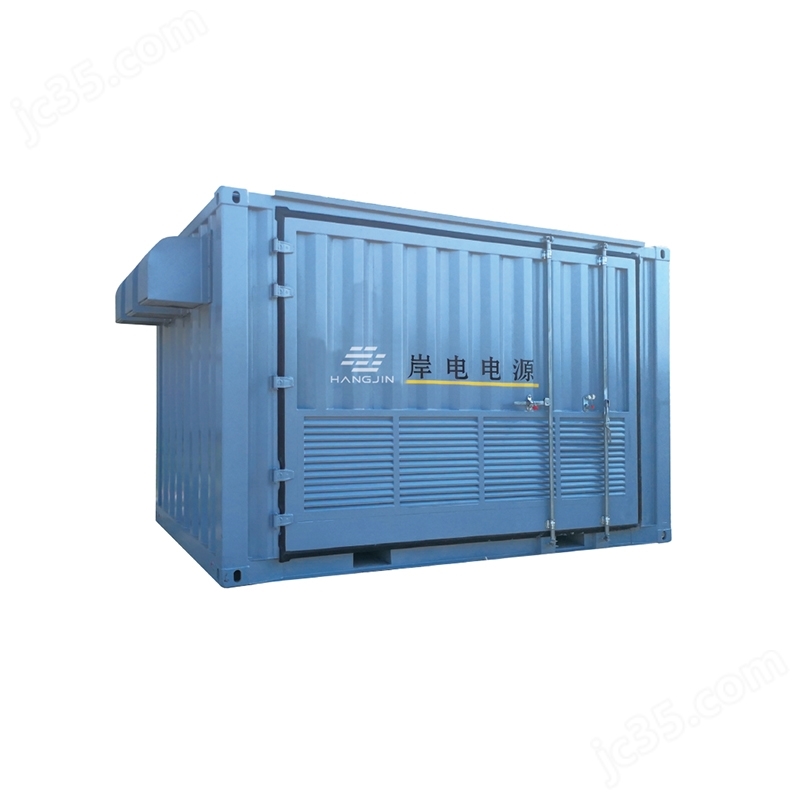

岸电电源 返回列表页

岸电电源这一专业术语在航运与港口领域日益受到重视，它不仅是绿色港口建设的重要推手，更是减少船舶排放、保护环境的关键技术。本文将深入探讨岸电电源的工作原理、应用场景、技术特点及其对环境保护的重要意义，以期为读者提供一个全面而深入的了解。

岸电电源顾名思义是指为靠港船舶提供电能的岸上电源系统，它通过将岸上电力转换为适合船舶使用的电能，替代传统船舶辅机发电，从而减少船舶在港期间的燃油消耗和排放。这一转换过程涉及多个关键环节，高压线引入岸上电网电能，经过变压器降压、变频、整流装置处理后，输出符合船舶用电标准的电能，再通过专用电缆和船舶受电系统相连，实现电能传输。这一过程不仅高效而且极大地降低了船舶在港期间的碳排放，对环境保护意义深远。

  岸电电源在设计上充分考虑了船上、岸边码头等恶劣使用环境的特点。它采用大功率变频电源设备，所有PCB电路板均经过涂层固化处理，具有较高的绝缘级别和防护能力。这些设计使得岸电电源能够在高温、高湿、高腐蚀性、大负荷冲击等恶劣条件下稳定运行，确保了船舶用电设备的正常供电。

  在应用方面，岸电电源广泛应用于船上、船舶制造及修理厂、远洋钻井平台、岸边码头等需要由50Hz工业用电变为60Hz高质量稳频稳压电源的场合。特别是在大型港口，高压岸电系统更是成为了标配。高压岸电系统能将码头电网10KV、50Hz高压电源变频变压转换成6.6/6KV、60/50Hz高压电源，接入船上配备的船载变电设备变压后供船上手电设备使用。这一系统主要适用于容量在1MVA以上的大型港口，有效提高了电能传输效率和船舶用电设备的稳定性。

 与此同时低压岸电系统也在中小码头得到了广泛应用，低压岸电系统由岸上变压器将来自当地电网的66KV/10KV高压电先降为低压440V/380V、50Hz，再通过船舶设备接入应急配电板或岸电控制屏，使岸电与船上发电机功率、电压

型号HJ58系列

控制方式IGBT/SPWM正弦波脉宽调制方式

输入参数

电压三相三线线+地线  380V±15%

频率50Hz/60Hz±5Hz

功率因数≥90%

冲击电流无冲击，带软起动

输出参数

制式三相四线+地线

额定电压440V±15%

频率50Hz/60Hz

电压失真度正弦波，失真度： THD≤3%

源电压效应≤±0.5％

负载稳压率≤±1%

输出频率允差≤±0.1 Hz

效率≥88%

保护功能输入端 缺相、过压、欠压

输出端 过压、欠压、过流、过载、短路、过热、桥壁短路等保护功能

报警功能保护装置动作后发出报警信号，显示故障信息，方便查找故障

冷却方式强制风扇制冷

操作方式及显示10吋 液晶触摸屏

显示：输出三相电压、电流、有功功率、频率、运行时间、运行状态等

外部通信接口RS485，可提供上位机软件，可远程控制及监控岸电电源的实时运行状态

输出方式输出采用标准接线铜牌输出，

内部机箱采用机柜方式

室外集装箱IP54

环境温度/湿度-20~45℃   ≤95%，20±5℃

海拔≤1500米

储存/运输温度-25℃~+60℃

备注可提供多种电源输入模式，满足高压码头的的用电需求10KV±15%
