3.5×20米定梁动柱式龙门加工中心
龙门宽度：3500mm
工作台尺寸：2500mm×20000mm
工作台承重：15吨
XYZ轴行程：20500/4400/1500mm
主轴规格：BT50
主轴功率：30kw（可选配37kw）
快移速度：6/10/8mmin
切削速度：1-6000mm/min
主轴转速范围：20-4500rpm
更多定梁动柱式龙门加工中心型号、技术参数与配置方案；
请点击定梁动柱式龙门加工中心列表页了解更多该系列机型；
若您想查看其他如定梁式、动柱式、动梁式、高架桥式龙门加工中心机型；
请点击龙门加工中心设备分类页，可浏览全部机型，选型更高效！

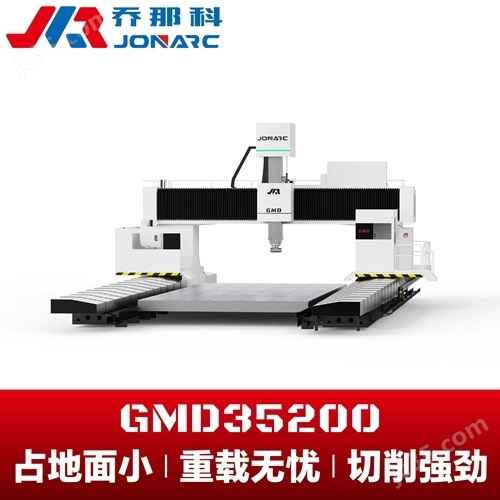

乔那科3.5×20米定梁动柱式龙门加工中心，采用龙门框架移动与固定工作台式结构设计，机床具有占地面积小、承载能力强，加工范围广等特点。龙门宽度3.5米，适用于超长、超大工件的精密加工，是能源装备、轨道交通、船舶制造、航空航天等行业的理想选择。
一、结构稳固，支撑大行程
GMD系列采用定梁、工作台固定、双立柱横梁移动的结构形式。相比传统机型，动柱式结构在超大工件加工中展现出更强的稳定性和承载力。
立柱与横梁均采用大截面高强度铸件，经两次回火与应力消除处理，有效避免长时间加工产生的变形。
双立柱驱动设计保证横梁在大跨度运行时依旧保持平稳，确保整机刚性与精度的一致性。
二、主轴系统 ，高扭矩直联驱动
标配直联 + BF减速箱结构主轴系统，兼顾高扭矩与低热漂移特性。
BF减速箱在低速段提供强大扭矩，满足钢、铸铁、模具结构件等工况的重切削需求；在高速段运行平稳，实现高效精加工。
可选二段减速箱、齿轮头、中心出水系统，支持延伸头或自动铣头等附件扩展。
三、全流程检测，精度可追溯
每一台GMD系列机床在出厂前均要经历几何精度检测、球杆仪测试、主轴动平衡验证以及长效负载试切。
乔那科的检测流程不仅覆盖静态指标，更注重动态加工表现，确保客户拿到设备即可开机投产。
所有检测数据统一归档，实现全程追溯，客户可在厂内进行预验收打样，直观验证加工效果。
四、应用场景，覆盖广泛
凭借大行程、大跨度的优势，GMD系列定梁动柱式龙门加工中心广泛应用于：
轨道交通：车体骨架、转向架加工
船舶制造：大型骨架件、甲板结构件
能源装备：风电机舱、大型支撑结构件
航空航天：长结构件、复杂框架件
模具加工：大型冲压模具、汽车覆盖件模具
针对不同场景，乔那科提供行程定制、主轴配置扩展、刀库与附件铣头选配，帮助客户打造专属加工解决方案。
五、长期伙伴，稳定可靠
乔那科始终坚持“稳定可靠、精度长久"的制造理念。GMD系列不仅是一款设备，更是客户在大尺寸工件加工中的长期伙伴。
凭借强大的结构刚性和长行程控制能力以及全流程检测标准，GMD系列在动柱式龙门加工中心市场中赢得了客户的广泛信赖。
