HMC630P
倒T结构 双工作台
大批量自动化产品线加工的优选
1050/750/900mm
三轴行程
800x800mm
工作台面积
5300rpm
最高转速
24/24/24m/min
快移速度

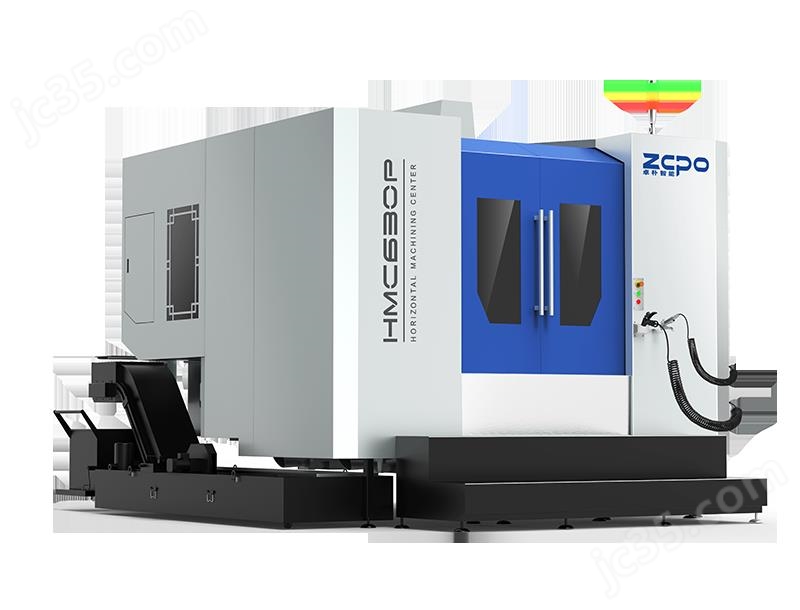

产品外观
产品亮点
倒T式床身
采用“┻”字形立柱移动结构，刚性强，高快移。
机床所有零部件均采用有限元分析设计。
高精密双螺母滚珠丝杠
保证重切削
确保加工精度
并延长丝杠寿命
三轴快移：24/24/24m/min
超高刚性、高精度
低噪音滚柱型线性滑轨
保证机床高稳定性
应用行业
适用于零件形状比较复杂和
精度要求高的产品的批量生产
特别是箱体和复杂结构件的加工
如汽车、航空航天、船舶和发电等行业
技术参数
加工范围
单位
三轴行程
1050/750/900mm
主轴中心线至工作台面距离
0-750mm
工作台中心至主轴端面距离
130-1030mm
工作台
单位
工作台面积
630*700mm
台面形式
24*M16mm
工件回转直径
Φ950
工作台最大承载重量
900kg
主轴
单位
主轴孔锥度
BT50
主轴功率
15/18.5KW
最高转速
6000(皮带)rpm
进给
单位
最高进给速度
6000mm/min
快速移动速度
24/24/24m/min
刀库
单位
刀库容量
24T
换刀时间
5.5S
精度
单位
定位精度
0.010mm
重复定位精度
0.006mm
B轴分度精度
10''
B轴重复分度精度
5''
外形尺寸
单位
机器尺寸
5800*3200*2700mm
机器重量(约)
14000kg
