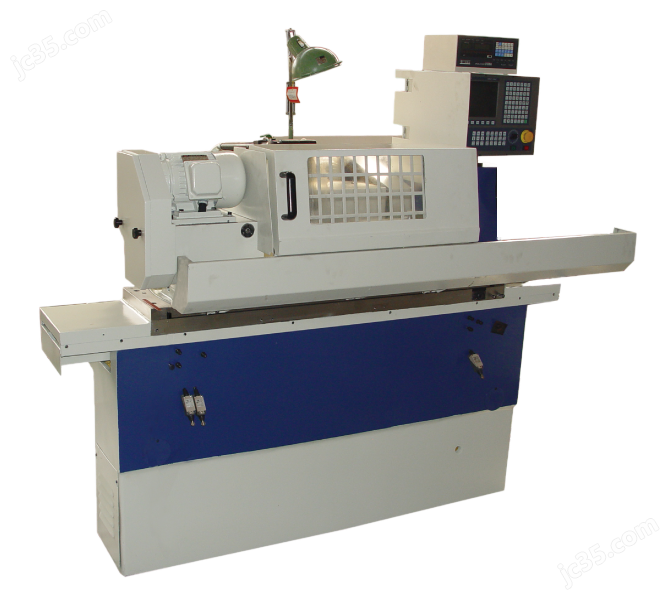

机床规格参数
| 规格 | 单位 | B2-K1015 | B2-K1014 |
| 回转直径 | mm | Φ220 |
| 距 | mm | 500 |
| 中心高 | mm | 125 |
| 磨削直径 | mm | Φ200 |
| 内孔磨削范围 | mm | | Φ13~φ80 |
| 间重量 | kg | 50 |
| 控制系统 | | 凯恩帝/三菱E60 |
| 砂轮() | 外径×宽×内径 | mm | Φ400×(32~50)×Φ203 |
| 线速度 | mm/sec | 35/45 |
| 砂轮架 | 全行程 | mm | 135 |
| 进给速度 | mm/min | 0.1~4000 |
| 最小设定单位 | mm | 0.001 |
| 工作台 | 型式 | | 两层调锥工作台 |
| 进给速度 | mm/min | 0.1~4000 |
| 最小设定单位 | mm | 0.001 |
| 头架 | | | 莫式4# |
| 转速 | r/min | 30-300(无级调速) |
| 尾架 | | | 莫式4# |
| 行程 | mm | 25 |
| 电气系统 | 砂轮主轴电机 | Kw | 4 |
| 砂轮架进给 | N.m | 14 |
| 工作台进给 | N.m | 9 |
| 头架主轴 | Kw | 0.75(6P) |
| 液压泵 | Kw | 0.75(4P) |
| 容积 | 液压油+润滑油油箱 | L | 45 |
| 净重 | kg | 2100 |
工作精度(标准试件)
| 检验项目 | B2-K1015 B2-K1014 |
| 圆度 | 0.002mm— 优于国标 |
| 纵截面直径一致性 | 0.005mm |
| 粗糙度 | Ra 0.32μm (纵磨);Ra 0.63μm (切磨) |
平面布局图
地基深度根据土壤的性质决定,但不得少于400mm。
*由于技术不断发展,本页面提供参数仅供参考,产品规格、精度、外观变更恕不另行通知。
